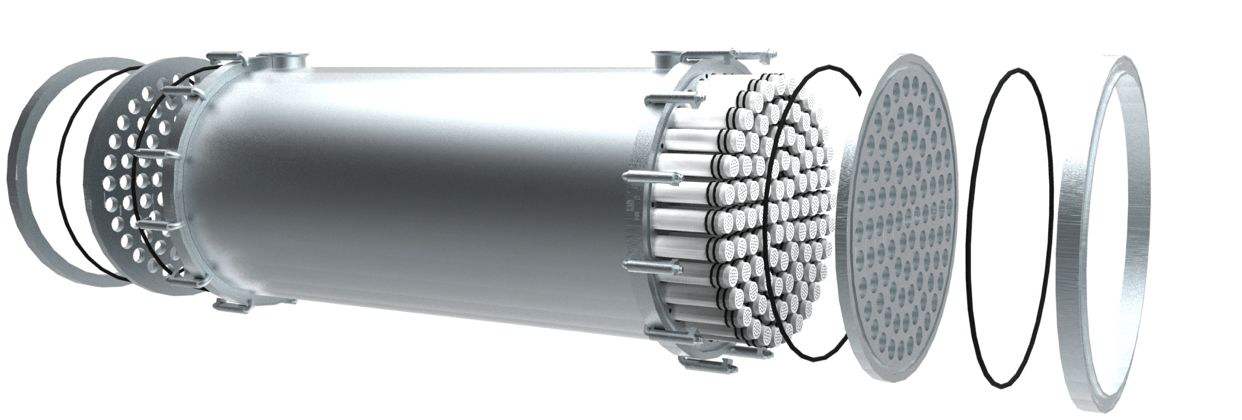

無機(jī)陶瓷膜的研究始于20世紀(jì)40年代，80年代后期的研究取得了突破性的進(jìn)展。我國無機(jī)陶瓷膜和分離技術(shù)的研究起步較晚，但發(fā)展速度較快。由于具有效率高，耐高溫，運(yùn)行可靠和化學(xué)穩(wěn)定性好等一些優(yōu)點(diǎn)，無機(jī)陶瓷膜技術(shù)的前景廣闊。
無機(jī)陶瓷膜與高分子有機(jī)膜比較具有以下特點(diǎn)：
1、無機(jī)陶瓷膜孔徑分布窄，其分布呈正態(tài)分布，誤差±10%內(nèi)的孔徑占80%以上，如0.05μm膜，0.049μm-0.051μm之間的膜孔徑占所有膜孔徑總數(shù)的80%，保證了所用膜處理效果的穩(wěn)定性；這一點(diǎn)與有機(jī)膜有較大區(qū)別，有機(jī)膜一般是以截留分子量來表征膜孔徑的，其孔徑分布也一般以平均分布為主。
2、無機(jī)陶瓷膜的孔隙率高，達(dá)35%-40%，保證了高的膜通量；

3、無機(jī)陶瓷膜分離層結(jié)構(gòu)更合理，分離層及支撐層共4層，孔徑分另別為5-10、1.0、0.6、0.2μm，形成了真正意義上的梯度膜或稱不對稱膜，提高了膜的抗污染能力，起分離作用的分離層更薄，為20μm厚，膜清洗也更簡單方便；而有機(jī)膜一般均為對稱膜，抗污染能力差，進(jìn)膜需經(jīng)過嚴(yán)格的預(yù)處理；

4、無機(jī)陶瓷膜的強(qiáng)度大，膜層可耐壓16bar，支撐體可耐壓30bar，不易損壞，保證了使用膜處理時的效果及處理質(zhì)量的穩(wěn)定性；

5、無機(jī)陶瓷膜高絕緣性能；

6、無機(jī)陶瓷膜的使用壽命長，一般在5年以上，而有機(jī)膜的一般使用壽命為3~6個月；

7、無機(jī)陶瓷膜的化學(xué)穩(wěn)定性（pH使用范圍為0~14）和熱穩(wěn)定性（可達(dá)400℃）均優(yōu)于有機(jī)膜，可使用強(qiáng)酸、強(qiáng)堿和強(qiáng)氧化劑作為清洗劑，清洗再生更方便容易；并可直接進(jìn)于蒸氣殺菌。而有機(jī)膜一般均不能在高溫、強(qiáng)堿或強(qiáng)酸、強(qiáng)氧化劑條件下運(yùn)行。
       從國內(nèi)外文獻(xiàn)表明，在造紙廢液處理過程中使用膜均要使用強(qiáng)氧化劑雙氧水或次氯酸鈉進(jìn)行清洗，而有機(jī)膜怕的就是與強(qiáng)氧化劑接觸，而且一般要求在停機(jī)24小時以上時要將有機(jī)膜浸泡在1%亞硫酸氫鈉溶液（還原劑）中保存，以防止空氣氧化；同時陶瓷膜的親水性也強(qiáng)于大多數(shù)的有機(jī)膜，這就保證了陶瓷膜在處理水時比有機(jī)膜更高的透水性能與單位面積的滲透通量。
